西蒙新风面板(FAD系列)_接入鸿蒙智家调试指导20260727

西蒙新风面板(FAD系列)

一、接入准备

1、工具准备：

• B39/B39W暖通网关
• 2芯信号线（建议选用带屏蔽层通讯线RVVP*2-0.75mm²及以上）
• 3mm一字螺丝刀
• 剥线钳
• 调试手机
• 网线（优先使用网线接入，若无布线条件可使用WIFI）

2、安装环境：

• 从新风面板A，B通讯端子拉一根2芯通讯线到暖通网关安装位置(可置于弱电控制箱或内机检修口处)；
• 暖通网关安装位置需要预留一路AC 220V电源；
• 新风系统运行正常，无故障；

二、安装接线

1、接线操作前请将新风系统电源断开；

2、设备接线

（1）暖通网关&电源：将AC 220V电源接到暖通网关【零，火】端口；

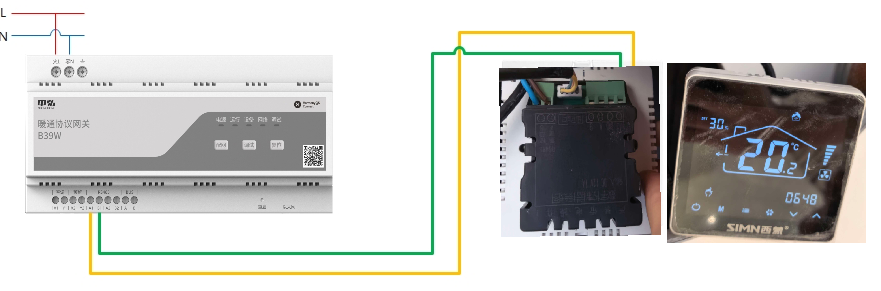

（2）暖通网关&新风：将新风面板A，B通讯端口接到暖通网关的【A1，B1】端口，注意线序新风面板A-A1，B-B1，确保接线无误后将新风系统和暖通网关通电，接线请参考下图：

• 注意：多台新风接入1台暖通网关时，需要将新风的485通讯端口手拉手串联接线，并将每台新风的485地址设置为不同，具体设置方法请参考新风说明书或新风厂家指导。

三、配置调试

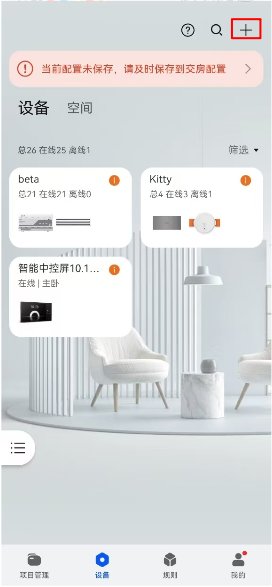

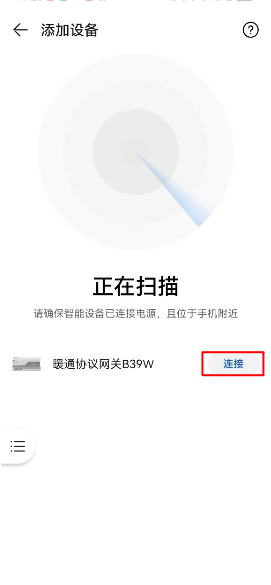

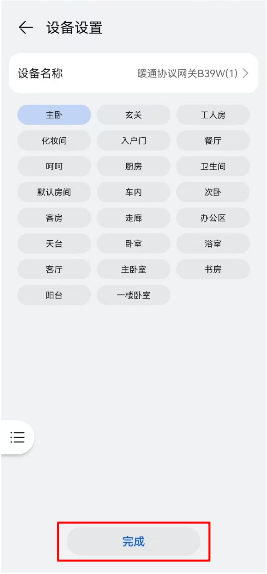

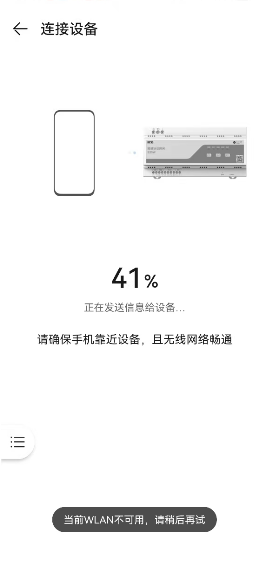

1、将新风系统和暖通网关通电，打开易维APP进行配置调试。

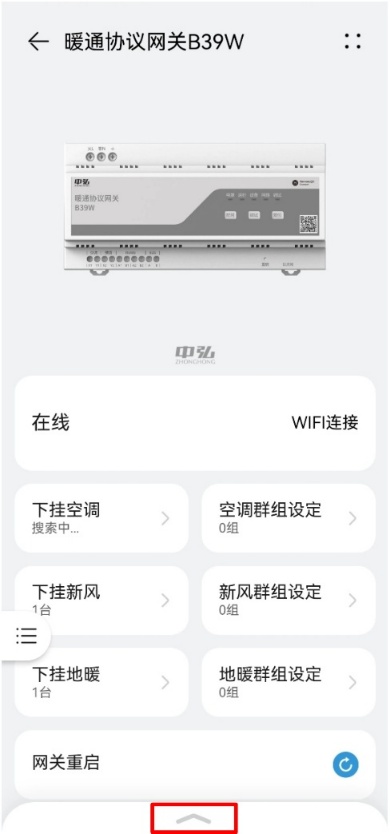

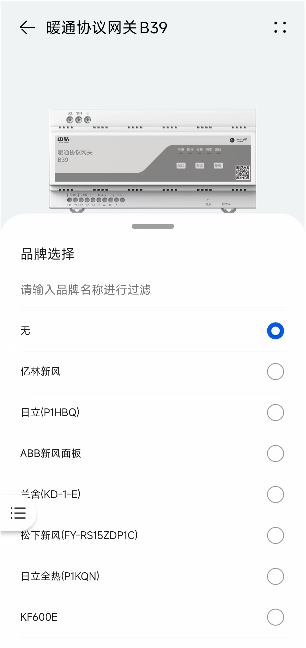

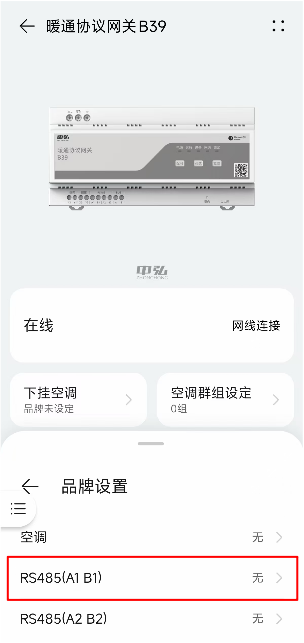

2、在易维APP中打开暖通网关设置界面，将下挂RS485（A1 B1）设置为西蒙新风面板(FADXXX)

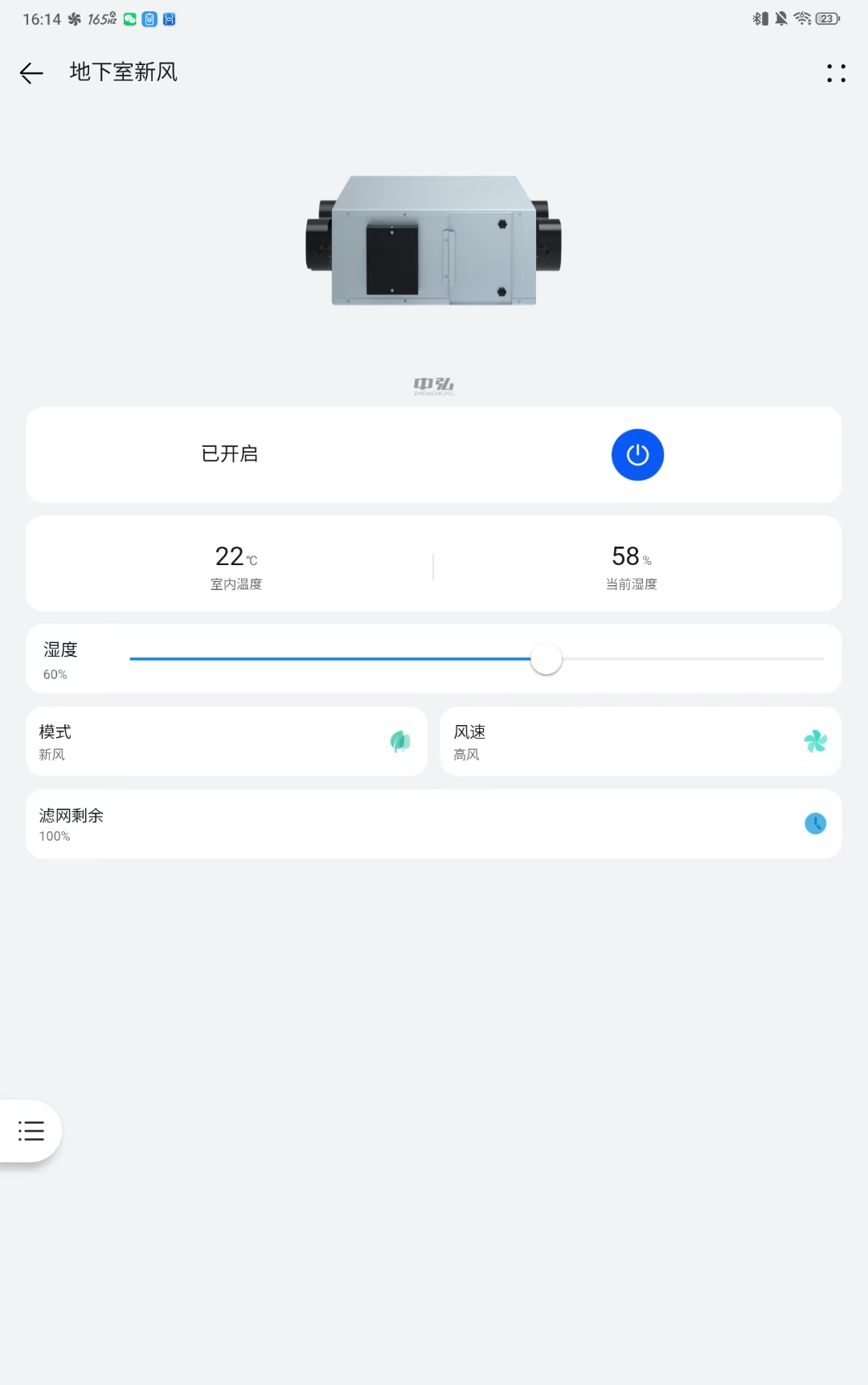

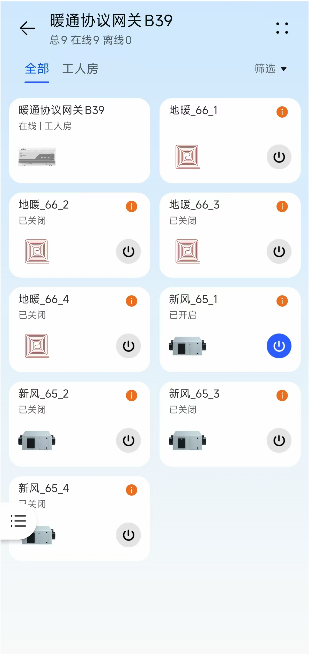

3、暖通网关自动搜索新风，APP中显示搜索到新风后请确认是否与实际数量一致，并进行新风功能控制测试，确认无异常则调试完成。

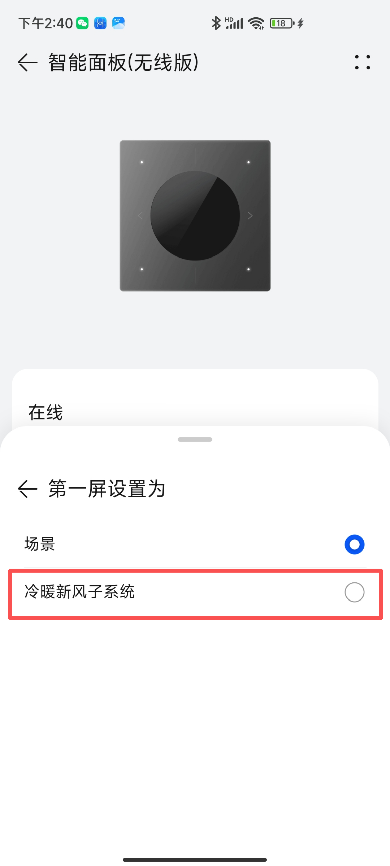

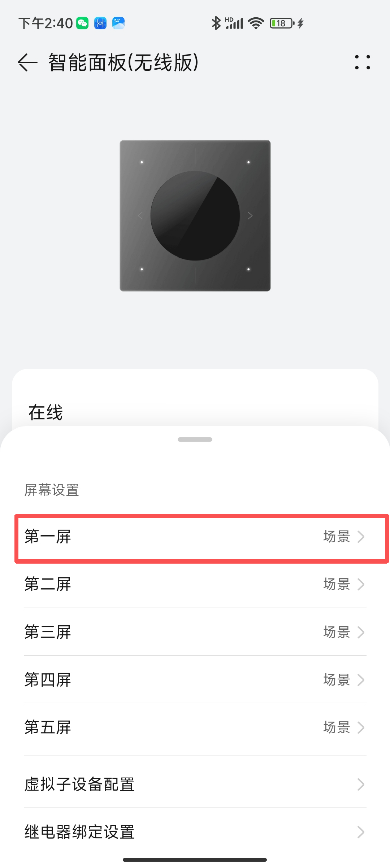

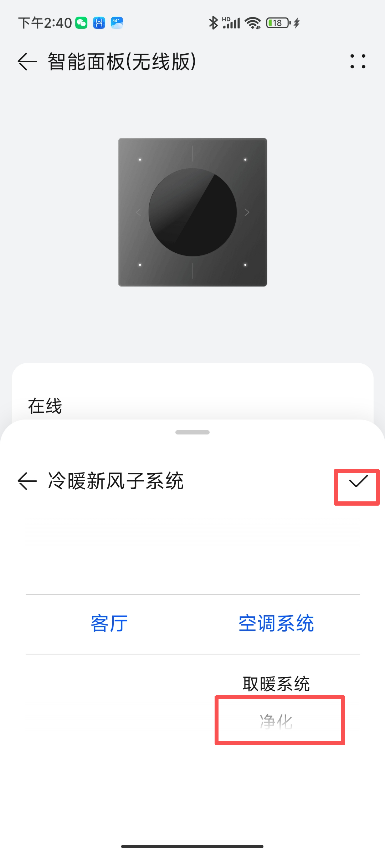

4.（若有）六键面板上绑定新风操作，绑定冷暖新风子系统，操作如下：
